ALIMENTATORI DA 250W A 2700W

ALIMENTATORI D.C. PER TUTTI GLI USI > ALIMENTATORI REGOLABILI

ALIMENTATORI AC/DC SERIE ALN-ASN-AVN-ACN - RETE MONOFASE 220V/400V

Gli alimentatori industriali della serie ALN funzionano con classico principio  operativo della doppia regolazione.  Una prima regolazione a parzializzazione dell’angolo di circolazione di rete in funzione di variak automatico ed una seconda regolazione in funzione di stabilizzazione di tipo lineare seriale a potenza dissipata costante.  Con questa soluzione, consolidata in anni di esperienza, si ottengono:bassa dissipazione di potenza e, grazie alla regolazione finale di tipo lineare, elevate caratteristiche di uscita. Inoltre essi sono ora dotati di molteplici funzioni opzionali di controllo remoto, nonché la funzione di “Enable” (interno o remoto). .  La stabillizzazione finale della tensione o corrente di uscita si articola su tre funzioni:” costant voltage”, “costant current”, “Enable” .  Le funzioni costant voltage e costant current sono a commutazione automatica e agiscono  in funzione del carico applicato.  In costant voltage si dispone di una impedenza di uscita tendente a zero, quindi con una tensione di uscita a totale indifferenza del carico; in costant current si dispone di una impedenza di uscita tendente ad infinito, quindi con una corrente di uscita a totale indifferenza del carico.  La funzione “Enable” è comandabile manualmente e permette di abilitare o disabilitare l’uscita della corrente portando a zero il potenziale di uscita; ciò permette di evitare, all’occorrenza, di sezionare il carico o spegnere l’alimentatore.  Gli alimentatori della serie ALN sono abilitati per ogni tipo di comando o programma remoto analogico quali: Remote Sense (S+,S-), Parallel Master Slave, Remote Program Voltage 0÷10V, Remote Current Program 0÷10V, Remote Voltage Control Output 0÷10V, Remote Current Control Ouput 0÷10V, External Enable.  Questi controlli remoti sono tutti di serie . Infine, considerando che nella pratica di impianto, onde evitare al meglio disturbi e interferenze, si è esteso l’uso di trasferitori isolatori delle tensioni 0÷10V di programma o controllo remoto, su questa nuova versione di alimentatori è  possibile richiedere come opzione, per ogni linea di programma o controllo In/Out, un trasferitore isolato ad accoppiamento analogico, già predisposto all’interno dell’alimentatore, con precisione di trasferimento a 12 Bit equivalente.  Inoltre è anche possibile la funzione opzionale di External Enable isolato.   I cinque canali In/Out  sono galvanicamente isolati dal contesto esterno e tra di loro, quindi le sorgenti esterne 0÷10V di controllo possono flottare o riferirsi a qualsiasi potenziale. Tutte le funzioni di Remote In/Out (isolate o non isolate) possono essere inserite anche in un secondo tempo, previo ricondizionamento dell’apparato.

ALIMENTATORE SERIE ALN
  • Tensione di alimentazione di rete (48/52Hz) monfase 220V ± 10%  (400V a richiesta)

  • Stabilità alla variazione di rete (tensione costante e corrente costante) _> =di ±0,01%

  • Risoluzione del controllo della tensione e della corrente di uscita  >= di ± 0,1%

  • Stabilità della tensione di uscita alla variazione del carico (da 10% a 100% di Iu )  >= di  ±  0,01+10mV

  • Stabilità della corrente di uscita alla variazione del carico (da 10% a 100% di Vu)  >= di  ±  0,02%

  • Ondulazione e rumore residuo a tensione costante in Veff.  (da 50Hz ad 1 MHz) < di 0,01% di Vu max

  • Ondulazione e rumore residuo a corrente costante in Ieff.  (da 50Hz ad 1 MHz)   < di 0,05% di Iu max

  • Stabilità termica in tensione costante (per °C) >= di 0,01% di Vu max

  • Stabilità termica in corrente costante (per °C) >= di 0,02%di Iu max

  • Max Campo di temperature ambiente al 100% di Iu max 0 / 45 °C

  • Precisione strumenti Voltmetro ed Amperometro 1% ± 1 digit

  • Risposta ai transitori di carico (da 5% a 100% di Iu max)  con ritorno al -0.5% di Vu max. <= 50µs

  • Tempo di salita all'Enable <= di 300ms

  • Tempo di discesa all'Enable = Dipende dal carico

  • Tempo di salita al comando "Remote program" (asintotico)  <= di 200ms

  • Tempo di discesa al comando "Remote program" (asintotico)  Dipende dal carico

  • Precisione di risposta alle funzioni opzionali 0÷10V  Remote Voltage  Program 1/10000 di f.s. (13 Bit equivalente)

  • Precisione di risposta alle funzioni opzionali 0÷10V  Remote Current  Program 1/10000 di f.s. (13 Bit equivalente)

  • Precisione di risposta alle funzioni opzionali 0÷10V  Remote Voltage  Otput 1/10000 di f.s. (13 Bit equivalente)

  • Precisione di risposta alle funzioni opzionali 0÷10V  Remote Current  Output 1/5000 di f.s. (12 Bit equivalente)

  • Precisione di risposta alle funzioni opzionali  “Remote In/Out” 0÷10V  isolate 1/5000 di f.s. (12 Bit equivalente)  (limite da sommare a quelli sopra indicati)

  • Precisione di risposta alla funzione opzionale “Remote Current Out” 0÷10V  isolata 1/3000 di f.s. (limite da sommare a quello precedente)

  • Stabilità termica delle funzioni opzionali Isolate >200ppm/°C

  • Tensioni di isolamento In/Out dei controlli remoti isolati 500Vac max.



ALIMENTATORE SERIE ASN




                         ALIMENTATORI RANGE 1800W

                       SERIE AVN - DA 10V A 300V / DA 6 A 80A -
x FOGLIO TECNICO

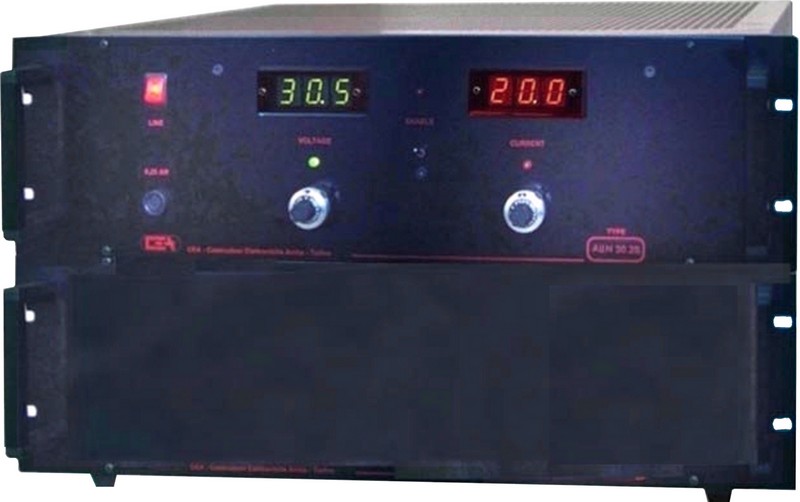

ALIMENTATORE SERIE AVN
ALIMENTATORE SERIE ACN
